La expresión de las ideas arquitectónicas son en un inicio dibujos y sin duda las perspectivas son el recurso que por antonomasía los arquitectos utilizamos para dar una idea general. En esta ocasión les tengo un tip de como hacer una sección perspectivada, algo que por defecto no tiene archiCAD pero que gracias al uso de sus herramientas podemos conseguir con unos cuantos clicks.
The expression of architectural ideas are a start drawings and prospects are definitely the quintessential resource that architects use to give a general idea. On this occasion I have a tip on how to make a section perspective , which by default does not have ArchiCAD but by using their tools can achieve with a few clicks.

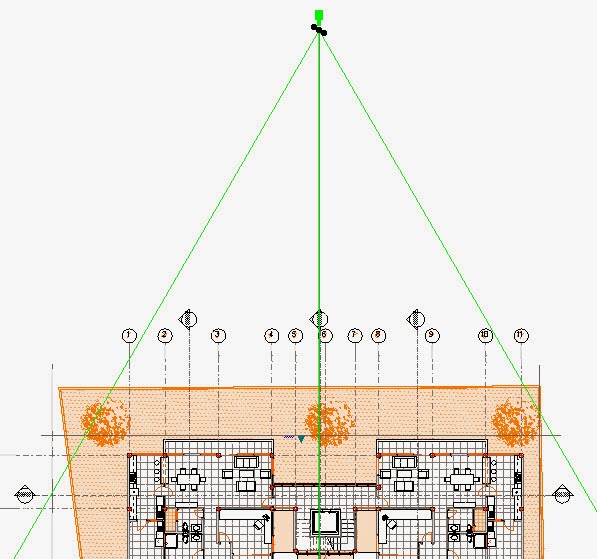

1.- Prepara tu modelo , haciendo uso de la herramienta camara coloca una en planta dirigida hacia la zona que deseas procura colocarla al centro de la toma , alejala de manera que el cono de visión abarque el edificio y revisa que la altura de la camara y su punto de observación correspondan a la mitad de la altura total de tu edificio.
1-.Prepare your model , using the camera tool places a plan directed towards the area you want seeks you place the center of the shot, push it away so that the cone of vision covers the building and check the height of the camera and observation point corresponding to half of the total height of a building .

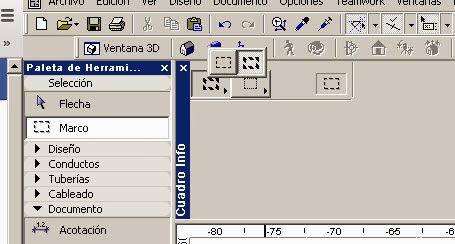

2.- Ahora para crear la vista en sección ocuparemos la herramienta marco en modo Todos los pisos, hacemos un marco que abarque la zona que deseamos recortar.
2 - Now to create the section view deal Marquee tool mode All floors , make a Marquee that covers the area you want to crop.
3.- Despues seleccionamos la camara y damos un click derecho para ocupar la ocupación Mostrar Selección/ Marco en 3d.
3.- Then select the camera and we clicked right to take occupancy Show Selection / Setting in 3d .
4.-Ahora ya tenemos una vista de una sección perspectivada, por defecto ArchiCAD tiene activada la opcion Open GDL - recordemos que es necesario que tu computadora cuente con una tarjeta grafica de lo contrario la opción por defecto sera Motor Interno- .
4.- Now we have a view of a section perspecte , by default the option is enabled ArchiCAD GDL Open - remember that you need to tell your computer with a graphics card otherwise be the default Internal motor .
5.-Podemos cambiar la representación de la vista 3d configurando sus definiciones por otro tipo como el motor interno por ejemplo.
5.- Can we change the representation of the 3D view by setting their definitions as other internal engine for example.

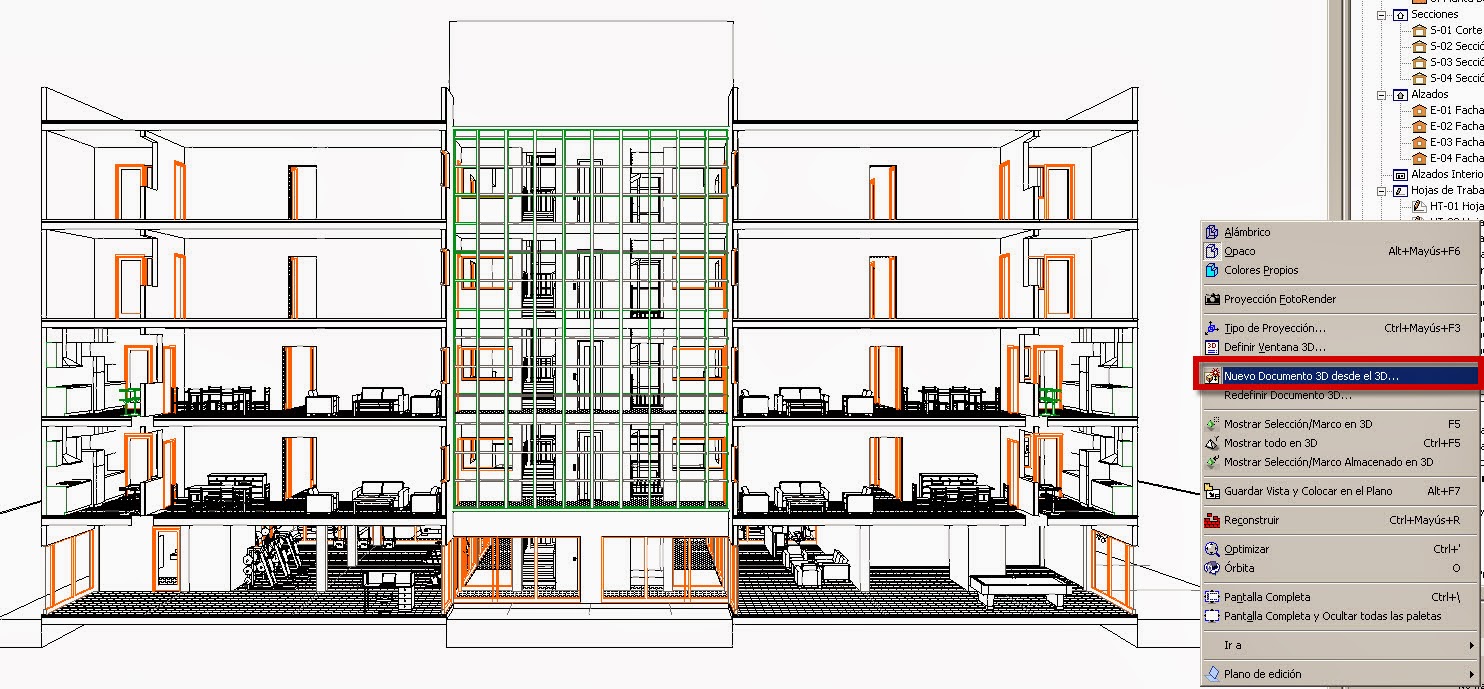

6.-También podemos sacarle partido a esta sección perspectivada convirtiendola en un documento 3d. Dando un click derecho y ocupando la opción Nuevo documento 3d desde 3d.
6.- also can take advantage of this section perspective turning it into a 3D document. Giving a right click and occupying the New Document option from 3d 3d .
Espero que les sea util el tip, mis mejores deseos para todos sus proyectos y recuerden que todo se puede lograr, la cosa es buscar y encontrar el modo ;)
I hope you find the tip useful , best wishes for all your projects and remember that anything is possible , the thing is to seek and find a way ;)
